Traída de aguas de pozos radiales


Traída de aguas de pozos radiales

Traída de aguas de los pozos radiales de Martorell de Aguas de Barcelona a la ETAP del Llobregat, Barcelona.

Cliente:
Aigües Ter LLobregat (ATLL)
Localización:
Barcelona
Período:
De abril de 2007 a abril de 2008
Tipo de obra:
Infraestructuras hidráulicas
Importe:
9.385.253,00 € (IVA excluido)

Conexión de tres pozos radiales y construcción de una estación de bombeo hasta la ETAP del LLobregat.

El objeto de la actuación es aportar agua limpia procedente de tres pozos radiales de Aguas de Barcelona situados en un tramo del río Llobregat, para reducir la turbidez del agua en episodios de lluvias abundantes, que impiden el funcionamiento de la ETAP.

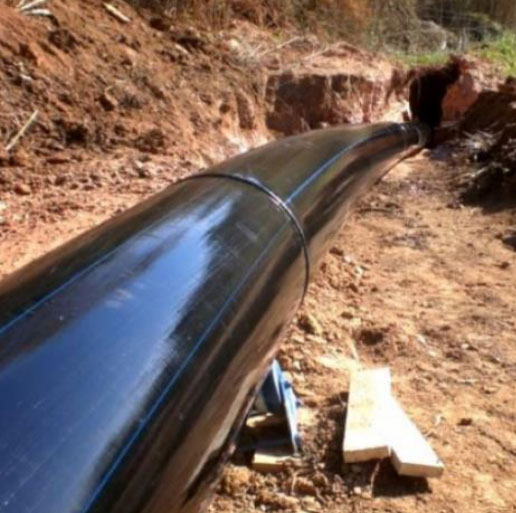

Los tres pozos se conectan mediante una tubería de polietileno hasta un punto donde hay construida una

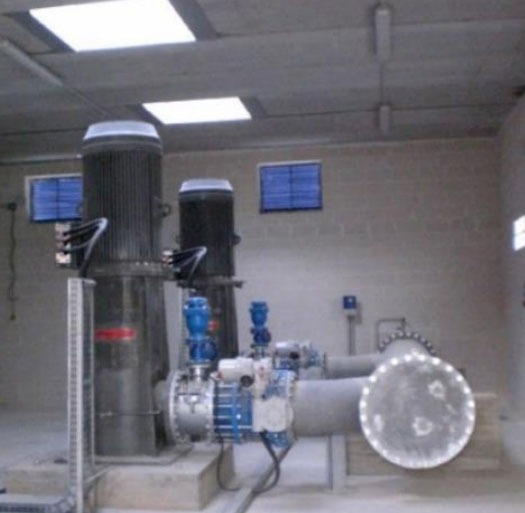

estación de bombeo que aloja dos bombas de 700l/s a 42m.c.a. que conduce el agua hasta la ETAP del Llobregat.

El proyecto incluye una perforación dirigida de 960mm de diámetro y 950m de longitud para salvar obstáculos tales como servicios y edificaciones.


DETALLES

Datos técnicos

Conducciones:
Tramo Pozo 1 - Pozo 2: 1100m. PEAD DN560 PN6.
Tramo Pozo 2 - Bombeo: 1000m. PEAD DN630 PN6.
Tramo Pozo 3 - Bombeo: 200m. PEAD DN630 PN6.
Tramo Bombeo - ETAP: 2200m. PEAD DN710 PN10.

Estación de bombeo:
Pozo de bombeo: 10x15m (7m de profundidad).
Bombas: 2 ud. de 700l/s a 42m.c.a.

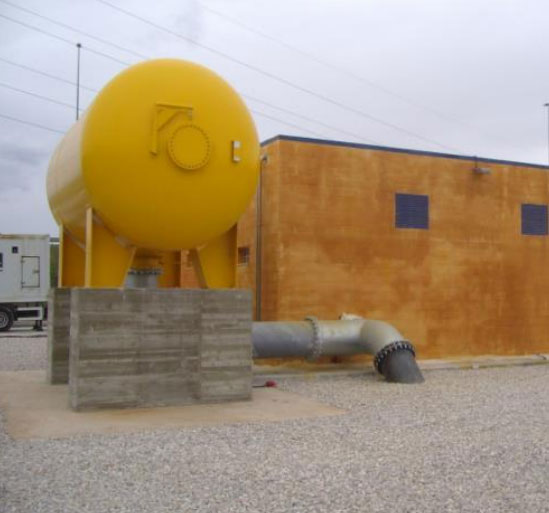

Calderín antiariete: 1 ud. de 40.000l.

Obras especiales:
Perforación dirigida.
Longitud: 950m.
Diámetro: 960mm.
Tubería: DN710 PN10.
Cruces: Riera del Morral (250m).
Torrente de Salzes (50m).
