Obras de reparación de la conducción Rabasa-Fenollar-Amadorio. Lote 4 Conexión de la desaladora de Mutxamel con la conducción. Bombeo del Ramellat.

Cliente:
Confederación Hidrográfica del Júcar
Localización:
Alicante
Período:
Septiembre 2015 - Julio 2016
Tipo de obra:
Operaciones, reparaciones y rehabilitaciones
Importe:
2.174.000 €

La obra se enmarca dentro de la actuación de las obras de emergencia para combatir los efectos de la sequía del año hidrológico 2014/2015 en el ámbito de la Confederación Hidrográfica del Júcar. Este lote 4 tiene como objetivo principal conectar el depósito del Ramellat con la conducción Rabasa-Fenollar-Amadorio y el depósito obturador.



La actuación realizada es una estación de bombeo que toma agua del depósito del Ramellat y la impulsa hasta la nueva obra de entrega a través de una conducción de Ø800 mm. Podemos diferenciar tres acciones principales: la estación de bombeo,  la conexión de la nueva impulsión con la conducción existente y el depósito final de entrega.

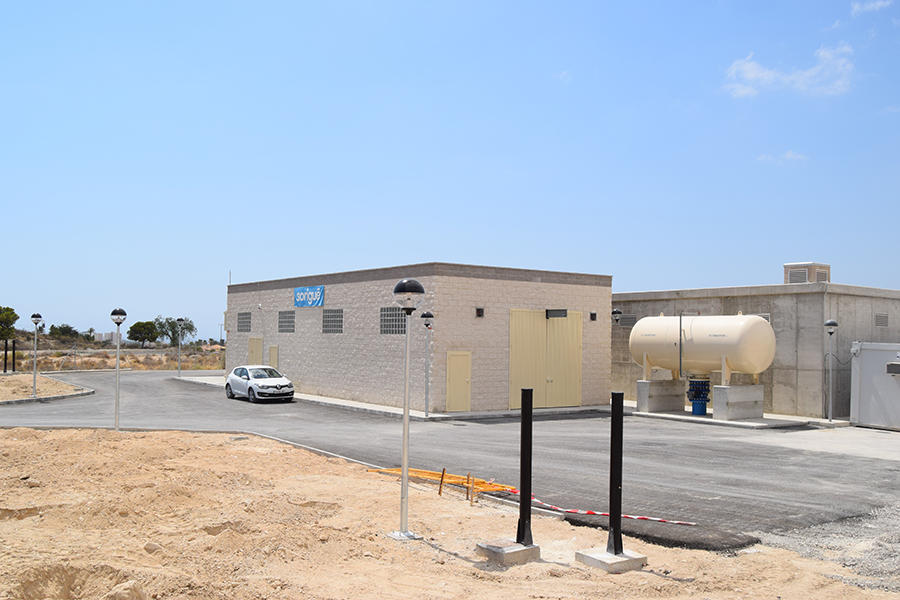

La estación de bombeo está formada por un edificio independiente al depósito de aspiración de 172 m2 planta. Se divide en dos salas: 1) equipos de bombeo y elementos hidráulicos 2) se sitúan el conjunto de equipos eléctricos y telecontrol.
El grupo de bombeo se compone de tres equipos en paralelo. Las impulsiones se conectan dentro del edificio a un colector principal de DN 800 que discurre por la parcela hasta conectar con la conducción antigua y queda duplicada hasta la obra de entrega. Se ha dispuesto la instrumentación de seguridad y de control necesaria para el correcto funcionamiento de la instalación.


La acometida eléctrica ejecutada en media tensión para dar servicio al bombeo parte desde la desalinizadora de Mutxamel, instalación que también se ha comunicado mediante fibra óptica con el bombeo  y el obturador.
La arqueta de interconexión de hormigón armado, de 69 m2, se ha diseñado para permitir diferentes maniobras de explotación. Consiste en un sistema de 4 válvulas manuales de DN800 que permite conectar las dos conducciones entre sí.

La obra de entrega es una arqueta de hormigón armado de 25 m2, semienterrada adosada y conectada al obturador existente mediante dos tuberías de DN600. Se concibe como una arqueta de rotura de carga mediante un vertedero de 2,4 m de altura. Sobre esta estructura se instalan los elementos de comunicaciones con el bombeo y las señales de control del sistema, así como una instalación fotovoltaica que suministra la energía a los equipos instalados.


DETALLES

Datos técnicos

Estación de Bombeo

-    3 ud bomba vertical 500 kw, 735 m3/h 149 m.c.a.
-    1 ud calderín 15.000 l
-    16.000 kg calderería acero PN25
-    Valvulería y ppee en PN25 y dn 800, 600, 500 y 400 mm.
-    2.800 ml acometida L.S.M.T.
-    Centro transformación eco 20000/400 V  2.000 kva
-    Cuadro de potencia y control
-    Cuadro de compensación de energía reactiva.



Conducciones, arqueta de conexión y obra de entrega

-    676 ml conducción FD dn800 C30 y ppee
-    9.200 kg calderería acero PN25
-    5 ud válvula mariposa biexcéntrica dn800 PN25
-    Caudalímetro dn600
-    8.500 ml fibra óptica comunicaciones
-    Cuadro de telecontrol
-    Sistema de alimentación fotovoltaico
-    Equipo de comunicación remota
