Obras de reparación de la presa Nº 9 del Río Manzanares


Obras de reparación de la presa Nº 9 del Río Manzanares

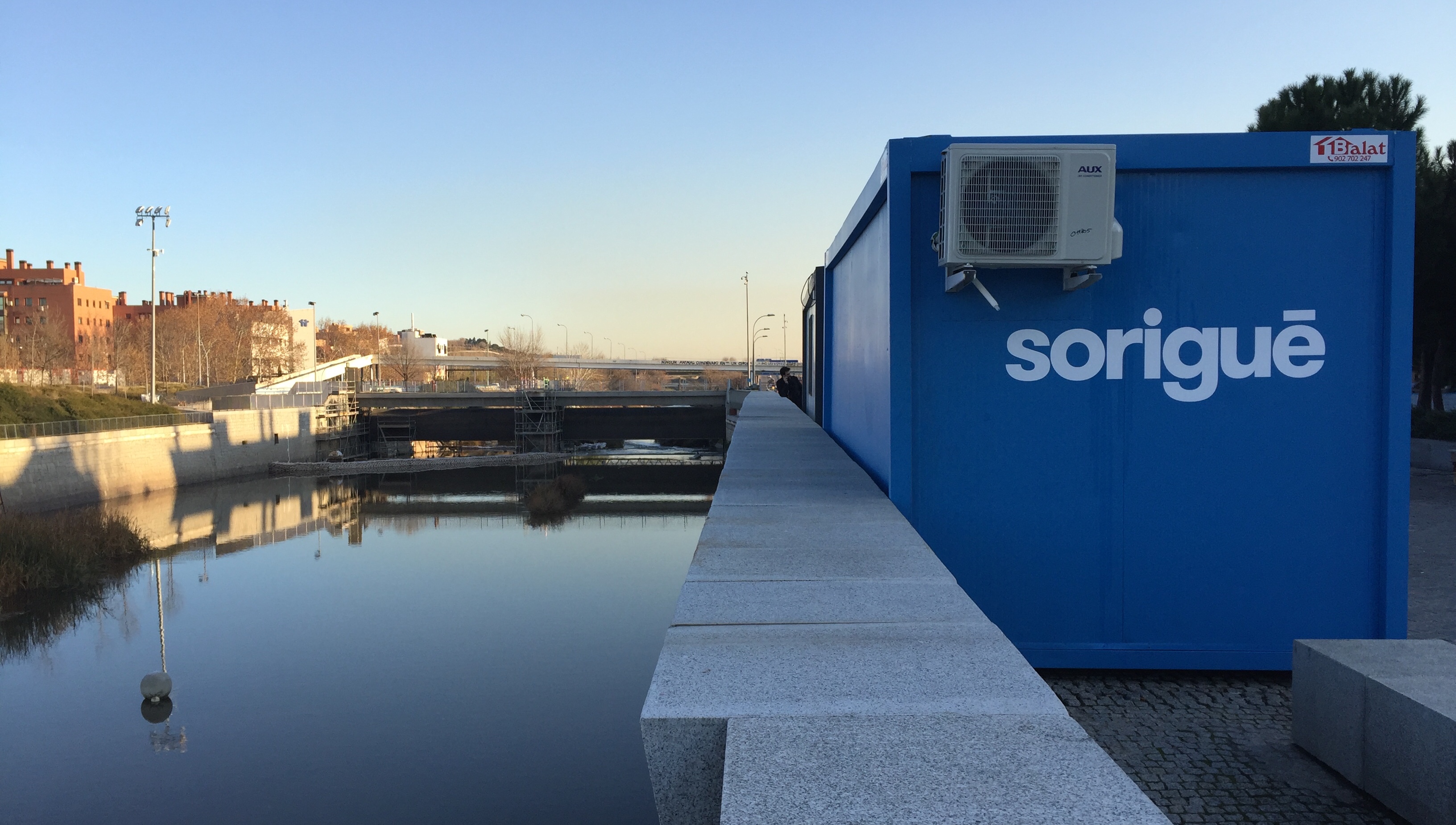

La Presa Nº 9 del río Manzanares está situada 200 metros aguas abajo del Puente de la Princesa y consta de dos compuertas tipo Taintor de 17x3,8m de longitud que permiten, cuando están cerradas, que el río embalse agua para fines paisajísticos, recreativos y deportivos, entre otros. Las compuertas están dotadas de clapetas superiores de regulación. En su margen izquierdo existe una escala de peces que no es efectiva y debe ser remodelada.

Cliente:
Ayuntamiento de Madrid
Localización:
Madrid
Período:
2017 – 2018
Tipo de servicio:
Presas y redes de riego
Importe:
512.000 € (IVA excluido)

La presente actuación tiene como premisa fundamental mejorar dos problemáticas principales de la presa nº 9 del río Manzanares: por un lado, el estado deficiente de los apoyos de los cilindros (uno de ellos con pérdida total del apoyo), que impide el accionamiento  las compuertas.

Por otro lado la escala de peces actual no cumple su objetivo, ya que la embocadura se encuentra demasiado lejana a la presa, y a una altura que impide el uso por parte de las especies de ciprínidos.

Previo a la realización de los trabajos se realiza el proyecto, de forma conjunta con la ingeniería experta en redacción de proyectos, SERS Consultores en Ingeniería y Arquitectura.

Adicionalmente a las tareas principales, se subsanan las siguientes problemáticas:
 - Estado deficiente del recubrimiento de las compuertas, que precisan chorreado y pintado.
- Reparación de los paramentos y muros existentes, que presentan desprendimientos y pérdida de hormigón.
- Filtrado de  líquidos a los cuartos técnicos, que necesitan impermeabilización.
- Adecuación de la pasarela de servicio: chorreado, pintado, puesta en marcha del sistema de difusores, e instalación de deflectores de espuma.
- Encachado de piedra de las soleras de las compuertas para facilitar el paso de los ciprínidos.
- Vallados y acabados finales.
